Bogenampel Gehäusemaße

Hier möchten wir die verschieden Ampelgrößen vorstellen. Durch die individuellen Baugrößen kann fast jede gewünschte Größe angeboten werden. Die Bauart aller hier schematisch angezeigten Größen ist wie immer gleich. Regendichtes Flightcase mit Butyl abgedichteten Aluminium Profilen, Kugelecken, Polycarbonat Frotscheibe mit Moosgummi abgedichtet, Anschlüsse und Lautsprecher unterhalb der Ampel auf Stativ. Alle Ampeln werden standardmäßig mit WLAN / LAN ausgerüstet ,  einem  Lautsprecher / Verstärker für die Hupsignale versehen. Diese können per Audio Funkmodul oder kabelgebunden betrieben werden.

Die hier angezeigten Grafiken entsprechen ca. dem Grössenvergleich.

Ampelgröße 1 ( 64 x 48 Bildpunkte) bestückt mit 6 x P8 SMD Modul

Zifferngröße ca. 15cm
Außenmaß (B x H x T) : 540 x 412 x 300 mm

Ampelgröße 2 ( 96 x 48 Bildpunkte) bestückt mit 4 x P6.67 SMD Modul

Zifferngröße ca. 16cm
Außenmaß (B x H x T) : 668 x 348 x 300 mm

Ampelgröße 3 ( 64 x 48 Bildpunkte) bestückt mit 6 x P10 SMD Modul

Zifferngröße ca. 18 cm
Außenmaß (B x H x T) : 668 x 508 x 300 mm

Ampelgröße 3 ( 96 x 32 Bildpunkte) bestückt mit 6 x P6.67 SMD Modul

Zifferngröße ca. 18cm
Außenmaß (B x H x T) : 668 x 508 x 300 mm

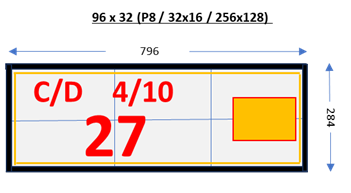

Ampelgröße 4 ( 96 x 32 Bildpunkte) bestückt mit 6 x P8 SMD Modul

Zifferngröße ca. 14cm
Außenmaß (B x H x T) : 796 x 284 x 300 mm

Der Standard:

Ampelgröße 5 ( 96 x 32 Bildpunkte) bestückt mit 6 x P10 SMD Modul

Zifferngröße ca. 16cm
Außenmaß (B x H x T) : 988 x 348 x 300 mm

Ampelgröße 5 ( 144 x 32 Bildpunkte) bestückt mit 6 x P6.67 SMD Modul

Zifferngröße ca. 16cm
Außenmaß (B x H x T) : 988 x 348 x 300 mm

Ampelgröße 6 ( 96 x 48 Bildpunkte) bestückt mit 9 x P8 SMD Modul

Zifferngröße ca. 21cm
Außenmaß (B x H x T) : 796 x 412 x 300 mm

Ampelgröße 7 ( 144 x 48 Bildpunkte) bestückt mit 9 x P6.67 SMD Modul

Zifferngröße ca. 25cm
Außenmaß (B x H x T) : 988 x 508 x 300 mm
